Geopanel Star: Fortschrittliche Kunststoffschalung Für Betonbau
Mit Geopanel Star von Geoplast vereinfachst du das Schalen von Betonstützen, Sockeln und Wänden deutlich.
Du arbeitest mit einem modularen System aus widerstandsfähigem ABS-Kunststoff, das du mehrfach einsetzen kannst.
Du erhältst eine wiederverwendbare Kunststoffschalung, mit der du quadratische und rechteckige Betonbauteile schnell und präzise herstellst.
Das System besteht aus leichten Paneelen, die du ohne Kran montierst.
Laut der Produktseite von Geopanel Star Schalungssystem von Geoplast nutzt du hochfestes ABS für hohe Stabilität und lange Lebensdauer. Du verbindest die Elemente einfach und passt sie flexibel an dein Projekt an.
Wenn du eine Lösung suchst, die sich auch für Baustellen mit wenig Platz eignet, bietet dir die modulare Bauweise klare Vorteile.
Weitere Details zur modularen ABS-Schalung GEOPANEL STAR zeigen dir, wie vielseitig du das System im Hochbau einsetzen kannst.
Zentrale Erkenntnisse
Du nutzt eine wiederverwendbare ABS-Schalung für präzise Betonstützen und Wände.
Du montierst die leichten Module schnell und ohne schwere Geräte.
Du passt das System flexibel an verschiedene Bauteilgrößen an.
Konstruktionsmerkmale und Komponenten
Geopanel Star besteht aus widerstandsfähigen Kunststoffpaneelen, die Sie schnell zu stabilen Schalungen für Betonstützen und Wände verbinden.
Das System kombiniert belastbares Material, klare Modulmaße und einfache Verbindungstechnik.
Materialien und Bauweise
Geopanel Star ist eine Kunststoffschalung aus hochschlagfestem ABS. Dieses Material widersteht Stößen,
Feuchtigkeit und typischen Belastungen auf der Baustelle.
Laut den technischen Angaben von Geoplast besteht das System aus ABS mit hoher Widerstandsfähigkeit, wie auf der Seite zu Geopanel Star aus hochbeständigem ABS-Kunststoff beschrieben.
Sie erhalten die Paneele in verschiedenen Höhen. Typische Maße sind:
68 × 60 cm
73 × 60 cm
108 × 60 cm
Das Gewicht liegt je nach Ausführung zwischen etwa 6,4 kg und 9,6 kg pro Element. Dadurch tragen und montieren Sie die Schalungspaneele ohne Kran.
Die geschlossene Oberfläche sorgt für eine glatte Betonfläche. Beton haftet nicht dauerhaft am Kunststoff,
was die Reinigung erleichtert und die Wiederverwendung unterstützt.
Modulare Schalungstechnik
Sie nutzen Geopanel Star als modulares Schalungssystem für quadratische und rechteckige Stützen.

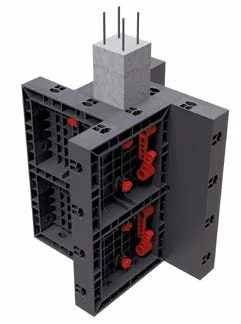

Die Paneele verbinden sich zu einer sternförmigen Konfiguration, sodass Sie variable Querschnitte im Bereich von 20 bis 100 cm umsetzen können.
Eine Beschreibung dieses Systems finden Sie bei ArchiExpo unter modulares und wiederverwendbares Schalungssystem aus ABS.
Das System ist mit anderen Geoplast-Lösungen kompatibel, darunter auch Geopanel Wall Forming Panels. So erweitern Sie Ihre Schalung je nach Projektanforderung.
Die modulare Bauweise bietet Ihnen:
flexible Anpassung der Stützenabmessungen
schnelle Montage durch wiederkehrende Raster
einfache Demontage nach dem Aushärten
Sie setzen jedes modulare Schalungspaneel gezielt ein und reduzieren Verschnitt oder Sonderbauteile.
Befestigung und Zubehör

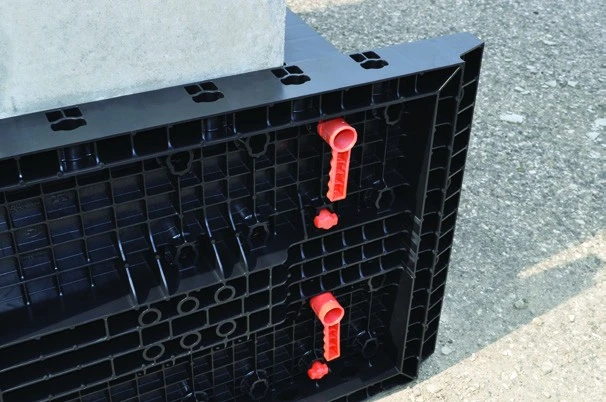

Sie verbinden die Paneele mit den typischen Geoplast Red Locking Pins. Diese roten Verriegelungsgriffe greifen in die vorgesehenen
Öffnungen und sichern die Elemente formschlüssig. Das System arbeitet werkzeuglos, was Ihre Montagezeit verkürzt.
Die Paneele verfügen über seitlich und oben angeordnete Grifflöcher. Diese Anordnung erlaubt rechtwinklige Verbindungen zwischen den Elementen.
In bestimmten Konfigurationen koppeln Sie die Paneele auch mit Standard-Geopanel-Elementen.
Für höhere Betonierhöhen setzen Sie zusätzliche Verstärkungen ein, zum Beispiel vertikale Stahlrichtschienen.
Ankerstangen verbinden gegenüberliegende Paneele, wenn Sie größere Lasten aufnehmen müssen.
Nicht benötigte Öffnungen verschließen Sie mit passenden Kappen. So bleibt die Schalung dicht und Sie erzielen saubere Kanten im fertigen Beton.
Anwendungsbereiche und Systemintegration
Mit Geopanel Star formen Sie präzise Stahlbetonsäulen, binden das System in Wand- und Fundamentarbeiten
ein und kombinieren es mit anderen Geoplast Lösungen. Sie arbeiten mit einem modularen Schalungssystem,
das auf wiederholte Einsätze und klare Abläufe ausgelegt ist.

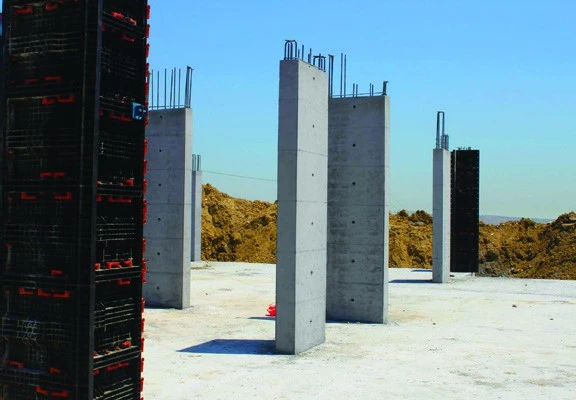

Formen von Stahlbetonsäulen

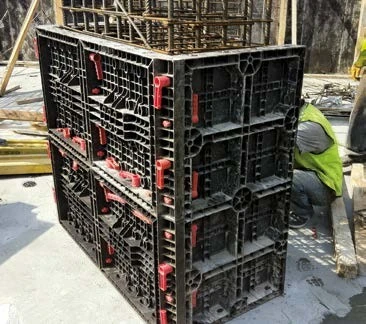

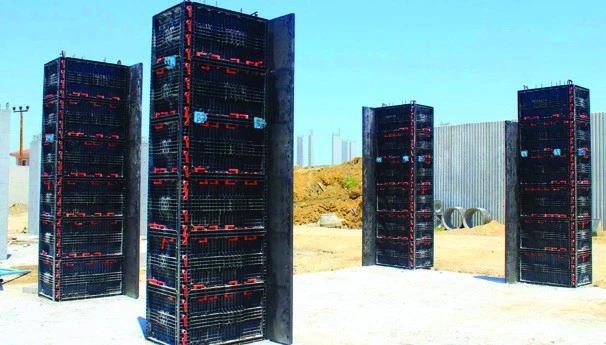

Mit Geopanel Star erstellen Sie quadratische und rechteckige Stahlbetonsäulen in festen Rastermaßen.
Das System besteht aus ABS-Elementen und ist für das Formen von Stahlbetonsäulen konzipiert, auch bei wechselnden Querschnitten.
Die Paneele verbinden Sie mit den typischen roten Griffen von Geoplast.
Die Anordnung der Griff- und Ankerlöcher erlaubt eine stabile Verbindung der gegenüberliegenden Elemente mit Ankerstangen.
Laut den technischen Daten zu Geopanel Star stehen verschiedene Plattenhöhen zur Verfügung.

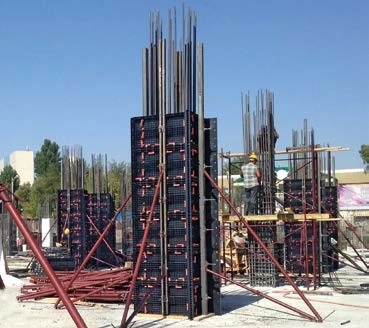

Bei Gießhöhen über 120 cm müssen Sie vertikale Stahlschienen zur Aussteifung einsetzen.
Wichtige Punkte für Ihre Praxis:
Maßhaltige Säulenquerschnitte
Glatte Betonoberfläche
Geringes Eigengewicht der Elemente
Mehrfache Wiederverwendung
Sie reduzieren Rüstzeiten, da Sie die Elemente von Hand versetzen und schnell ausrichten können.
Wand- und Fundamentbau
Sie können das System nicht nur für Säulen, sondern auch für bewehrte Wände und Fundamente einsetzen.
Die Paneele lassen sich so anordnen, dass Sie kurze Wandabschnitte oder Sockel herstellen.
Geopanel Star eignet sich für das Verfüllen von Säulen, Sockeln und Stahlbetonwänden.
Eine Produktübersicht zu Geopanel Star als modulares Schalungssystem beschreibt diese Einsatzmöglichkeiten im Detail.
Für den Wand- und Fundamentbau achten Sie besonders auf:
Sichere Verbindung der Paneele
Dichte Fugen zur Vermeidung von Zementleimverlust
Ausreichende Aussteifung bei höherem Frischbetondruck
Sie erhalten eine glatte Oberfläche, die oft keine aufwendige Nachbearbeitung erfordert. Das spart Zeit im Ausbau.
Kombination mit anderen Geoplast-Systemen
Sie integrieren Geopanel Star in bestehende Geopanel Wall Forming Panels und andere Geoplast Lösungen.
Die modulare Bauweise erlaubt Ihnen, einzelne Elemente systemübergreifend zu verbinden.
Die Geopanel Integration von Geoplast zeigt, wie Sie das System mit Standard-Geopanel-Platten kombinieren können.
So erstellen Sie komplexe Konfigurationen, etwa wenn Säulen in Stahlbetonwände eingebunden werden.
Für Ihre Baustelle bedeutet das:
Einheitliches Verbindungssystem
Kompatible Zubehörteile
Klare Erweiterbarkeit bei Projektänderungen
Sie vermeiden Systembrüche und halten Ihre Schalungslogistik übersichtlich.
Hauptvorteile und Leistungsmerkmale
Mit Geopanel Star arbeiten Sie mit einer leichten, modularen Kunststoffschalung, die sich mehrfach einsetzen lässt und präzise Betonoberflächen erzeugt.
Das System kombiniert robustes Material mit einfacher Handhabung auf der Baustelle.
Wiederverwendbarkeit und Nachhaltigkeit
Sie nutzen mit Geopanel Star eine wiederverwendbare Schalung aus hochschlagfestem ABS. Dieses Material widersteht Feuchtigkeit,
Stößen und typischen Belastungen auf der Baustelle. Dadurch können Sie die Elemente viele Male einsetzen, ohne an Formstabilität zu verlieren.
Laut dem Hersteller besteht das System aus hochbeständigem ABS-Kunststoff. ABS nimmt kein Wasser auf und verzieht sich nicht wie Holz.
Sie reduzieren damit Materialverluste und vermeiden das Quellen oder Aufquellen der Schalung.
Im Vergleich zu Holzschalungen bietet das System eine hohe Wiederverwendungszahl und benötigt keine besondere Lagerung.
Eine Übersicht zu Eigenschaften wie Modularität und Wiederverwertung finden Sie im direkten Vergleich mit Holz- und Stahlschalungen.
Sie senken Abfall auf der Baustelle, da Sie die Elemente reinigen und erneut einsetzen können.
Das macht das System zu einer praktikablen Lösung für wiederkehrende Betonarbeiten.
Montage und Handhabung
Sie montieren das System ohne Kran und ohne Spezialwerkzeug. Die leichten Paneele lassen sich von Hand tragen und verbinden.
Das spart Zeit und vereinfacht Ihre Abläufe.
Geopanel Star ist ein modulares Schalungssystem für quadratische und rechteckige Pfeiler.
Die Paneele verbinden Sie mit integrierten Griffen in einer stabilen Konfiguration, wie im Dokument zu
GEOPANEL STAR als wiederverwendbare Schalung beschrieben wird.
Die Elemente sind in verschiedenen Höhen und Seitenlängen erhältlich. So passen Sie die Schalung an unterschiedliche Querschnitte an,
ohne Sonderanfertigungen zu bestellen.
Durch das geringe Gewicht verbessern Sie die Ergonomie auf der Baustelle. Ihr Team kann die Elemente schnell umsetzen,
reinigen und für den nächsten Betonierabschnitt vorbereiten.
Betonoberflächen und Nachbearbeitung

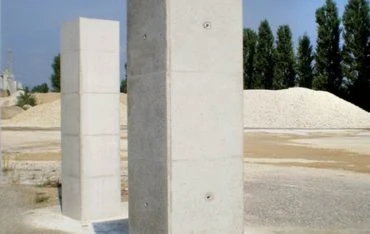

Mit der glatten Oberfläche der Kunststoffpaneele erzielen Sie saubere Betonflächen. Das Material haftet nicht am Beton wie Holz.
Dadurch lösen Sie die Schalung leichter nach dem Aushärten.
Die Oberfläche der Paneele sorgt für eine gleichmäßige Struktur. Sie reduzieren Lunker und unregelmäßige Abdrücke,
die bei beschädigten Holzschalungen häufig auftreten.
Da ABS keine Feuchtigkeit aufnimmt, bleibt die Form stabil. Ihre Betonpfeiler behalten exakte Kanten und Maße.
In vielen Fällen verringern Sie den Aufwand für Nacharbeiten wie Spachteln oder Schleifen.
Sie erhalten damit ein System, das Funktion und Oberflächenqualität klar verbindet und für präzise Betonbauteile ausgelegt ist.
Verfügbare Größen und Varianten
Sie wählen zwischen klar definierten Maßbereichen, die sich in 5‑cm‑Schritten kombinieren lassen.
Jedes Element hat eine Standardhöhe von 60 cm und funktioniert als modulares Schalungspaneel, das Sie ohne Zuschnitt zusammenstellen.
Geopanel Star 25 bis 65
Mit Geopanel Star 25 bis 65 decken Sie quadratische oder rechteckige Säulen mit Seitenmaßen von 25, 35, 45, 55 und 65 cm ab.
Sie kombinieren die Paneele je nach gewünschtem Querschnitt.
Alle Elemente sind 60 cm hoch. So stapeln Sie mehrere Lagen übereinander, um größere Höhen zu erreichen.
Laut Herstellerangaben zur Geopanel Star Produktreihe widersteht das System einem Frischbetondruck von bis zu 80 kN/m².
Ab einer Säulenbreite von 45 cm müssen Sie mit Ankerstangen arbeiten, um die Stabilität zu sichern.
Sie montieren die Paneele mit speziellen Nylongriffen des Herstellers. Andere Verbindungsmittel sind nicht zugelassen.
Typische Einsatzbereiche:
Stützen im Wohn- und Gewerbebau
Pfeiler in Tiefgaragen
rechteckige Stahlbetonsäulen
Das System eignet sich besonders, wenn Sie ohne Kran arbeiten möchten.
Geopanel Star 70 bis 100
Mit Geopanel Star 70 bis 100 realisieren Sie größere Querschnitte von 70, 80, 90 und 100 cm.
Diese Variante richtet sich an Projekte mit hoher Lastabtragung oder repräsentativen Stützen.
Auch hier beträgt die Standardhöhe der Paneele 60 cm. Sie kombinieren mehrere Elemente zu einem geschlossenen Schalungskörper.
Bei Säulen ab 70 × 70 cm und einer Höhe über 3 m fordert der Hersteller zusätzliche Verstärkungselemente. So verhindern Sie Verformungen durch Betondruck.
Die größeren Paneele bleiben handmontierbar, bestehen aus schlagfestem ABS-Kunststoff und sind wiederverwendbar.
Dadurch reduzieren Sie Transportaufwand und Geräteeinsatz auf der Baustelle.
Sie setzen diese Variante häufig ein bei:
Industriehallen
Parkhäusern
größeren Fundamentstützen
Durch die festen Maßraster planen Sie Ihre Schalung präzise und vermeiden Anpassungen auf der Baustelle.
Installationshinweise und praktische Tipps
Eine saubere Montage spart Zeit und verhindert Maßfehler. Wenn Sie die roten Verriegelungsstifte,
die Reinigung und die richtige Lagerung beachten, erhöhen Sie die Lebensdauer Ihrer Kunststoffschalung deutlich.
Richtige Verwendung der roten Verriegelungsstifte
Die Geoplast Red Locking Pins verbinden die einzelnen Elemente von Geopanel Star sicher und formschlüssig.
Sie fixieren die Paneele entlang der vorbereiteten Lochreihen und sorgen für eine stabile Ausrichtung.
Setzen Sie die roten Verriegelungsstifte immer vollständig ein. Der Kopf muss bündig anliegen.
Prüfen Sie vor dem Betonieren jede Verbindung durch leichtes Ziehen am Paneel.
Achten Sie auf eine gleichmäßige Verteilung der Stifte über die gesamte Höhe. So vermeiden Sie ein Aufbiegen der Schalung unter Betondruck.
Verwenden Sie nur originale Pins des Systems, wie sie beim modularen System von GEOPANEL STAR von Geoplast vorgesehen sind.
Fremdteile können Spiel verursachen und die Maßhaltigkeit beeinträchtigen.
Wichtig:
Keine beschädigten oder verbogenen Stifte einsetzen
Stifte erst nach ausreichender Aushärtung entfernen
Beim Ausschalen systematisch von oben nach unten arbeiten
Reinigung und Wartung
Reinigen Sie die Paneele direkt nach dem Ausschalen. Entfernen Sie frische Betonreste mit Wasser und einer Kunststoffbürste.
Vermeiden Sie Metallwerkzeuge. Sie können die Oberfläche der Kunststoffschalung beschädigen und die spätere Sichtbetonqualität beeinträchtigen.
Das System ist für eine einfache Handhabung ausgelegt, wie auch die Beschreibung der Geopanel, Geotub, Geopanel Star Schalung zeigt. Dennoch hängt die Lebensdauer stark von Ihrer Pflege ab.
Kontrollieren Sie regelmäßig:
Risse oder Verformungen im Kunststoff
Verschleiß an Lochreihen
Zustand der roten Verriegelungsstifte
Ersetzen Sie beschädigte Teile sofort. So sichern Sie die Stabilität Ihrer wiederverwendbaren Schalung bei jedem Einsatz.
Lagerung und Transport
Lagern Sie die Elemente trocken und eben. Stapeln Sie die Paneele flach, damit sie sich nicht verziehen.
Schützen Sie die Plastic Formwork vor direkter, dauerhafter Sonneneinstrahlung. Langfristige UV-Belastung kann das Material schwächen.
Ordnen Sie Paneele, Ecken und Zubehör getrennt. So finden Sie beim nächsten Einsatz alle Teile schnell und vermeiden Montagefehler.
Für den Transport sichern Sie die Module gegen Verrutschen. Verwenden Sie Spanngurte und legen Sie Kantenschutz ein, um Druckstellen zu vermeiden.
Wenn Sie das modulare System von GEOPANEL STAR – Modulschalung aus ABS korrekt lagern und transportieren,
erhalten Sie die Passgenauigkeit der Elemente und reduzieren Reparaturkosten.
Fragen & Antworten
Sie erhalten hier konkrete Informationen zu Montage, Einsatzbereichen, technischen Anforderungen und zur Pflege des Systems.
Die Antworten helfen Ihnen, Planung, Ausführung und Wartung sicher umzusetzen.
Welche Vorteile bietet das System im Vergleich zu klassischen Wand- und Deckenkonstruktionen?
Sie arbeiten mit leichten ABS-Paneelen statt mit schweren Holz- oder Stahlschalungen. Das senkt den Kraftaufwand und verkürzt die Montagezeit.
Das System ist modular aufgebaut. Laut der offiziellen GEOPANEL STAR FAQ stehen verschiedene Paneelgrößen zur Verfügung,
die viele Säulenquerschnitte ermöglichen.
Sie können eine Säule bis zu 4,20 m in einem Guss herstellen. Bei größeren Höhen arbeiten Sie in mehreren Betonierabschnitten mit Pausen.
Das Material ist wiederverwendbar und feuchtigkeitsbeständig. Sie lagern die Elemente auch im Außenbereich.
Für welche Anwendungen und Untergründe ist das Produkt geeignet?
Sie nutzen das System für quadratische und rechteckige Stahlbetonsäulen. Auch Sockel und Betonwände lassen sich damit herstellen,
wie auf der Produktseite Geopanel Star Schalungssystem beschrieben.
Das System eignet sich für Neubau, Sanierung und Infrastrukturprojekte. Sie setzen es auf ebenen, tragfähigen Untergründen ein.
Zur Befestigung am Boden verwenden Sie Holzverstärkungen, Klammern oder Zugstangen. So verhindern Sie ein Anheben der leichten Schalung beim Betonieren.
Wie erfolgt die fachgerechte Montage und welche Werkzeuge werden benötigt?
Sie verbinden die Paneele mit speziellen Nylongriffen des Herstellers. Andere Verbindungsmittel sind nicht vorgesehen.
Ab einer Säulenbreite von 45 cm setzen Sie Gewindestangen mit 17 mm Durchmesser ein. Diese verstärken die Schalung gegen den Frischbetondruck.
Für die Ausrichtung nutzen Sie handelsübliche Druck-Zug-Stützen mit passenden Adapterplatten. Zur Reinigung reicht Wasser;
ein Hochdruckreiniger beschleunigt den Vorgang.
Welche Anforderungen gelten hinsichtlich Brandschutz, Schallschutz und Wärmedämmung?
Das System dient als Schalung und nicht als dauerhaftes Bauteil. Nach dem Ausschalen verbleibt der Beton als tragendes Element.
Brandschutz, Schallschutz und Wärmedämmung richten sich daher nach den Eigenschaften des verwendeten Betons und der gesamten Baukonstruktion.
Sie planen diese Anforderungen nach den geltenden Normen für Stahlbetonbauteile.
Die ABS-Paneele selbst bleiben nicht Teil der fertigen Konstruktion.
Wie werden Stöße, Ecken und Anschlüsse an Türen, Fenster oder Installationen korrekt ausgeführt?
Sie verbinden die Elemente formschlüssig mit den vorgesehenen Griffen. So sichern Sie die Dichtheit der Fugen während des Betonierens.
Für abgeschrägte Kanten stehen Fasenprofile mit 22 mm oder 33 mm zur Verfügung. Diese klemmen Sie zwischen die Schalungselemente.
Aussparungen für Installationen planen Sie vor dem Betonieren ein. Sie setzen passende Einbauteile oder Platzhalter ein, um saubere Öffnungen zu erhalten.
Welche Pflege- und Wartungsmaßnahmen sind erforderlich und wie langlebig ist die Oberfläche?
Sie reinigen die Paneele direkt nach dem Ausschalen mit Wasser. Entfernen Sie Betonreste zeitnah, um die Oberfläche zu schützen.
Verwenden Sie wasserbasierte oder stark verdünnte Schalöle. Halten Sie das Mischverhältnis ein, um Rückstände zu vermeiden.
Bei sachgemäßer Handhabung nutzen Sie die Paneele mehrfach. Kontrollieren Sie regelmäßig Griffe und Verbindungsteile auf
Verschleiß und tauschen Sie beschädigte Teile aus.
