Skydome: Wiederverwendbare Schalungslösungen für moderne Betondecken

Wenn du große Spannweiten mit weniger Beton und geringerem Gewicht bauen willst, brauchst du ein klares System. Skydome ist eine wiederverwendbare Schalung aus ABS-Kunststoff. Damit stellst du zweiseitige Rippenplatten direkt vor Ort her.

Die kuppelförmigen Formen erzeugen ein Raster aus Hohlräumen und orthogonalen Rippen. Mit dem modularen Skydome Schalungssystem reduzierst du das Eigengewicht deiner Betondecke und erhältst eine tragfähige Rippendecke mit effizientem Materialeinsatz.

Du nutzt ein modulares Schalungssystem, das sich schnell montieren und mehrfach einsetzen lässt. Die fertige Decke kann sichtbar bleiben und verbessert durch ihre Geometrie auch die akustische Leistung des Gebäudes.

Du verbindest Tragfähigkeit, Wirtschaftlichkeit und klare Bauabläufe in einem System. Du schaffst stabile Betondecken, ohne unnötig Masse zu bewegen oder Material zu verschwenden.

Wichtige Erkenntnisse

- Du senkst das Decken­gewicht durch kuppelförmige Hohlräume und orthogonale Rippen.
- Du nutzt eine wiederverwendbare ABS-Schalung für effiziente und saubere Abläufe auf der Baustelle.
- Du erhältst flexible Lösungen für große Spannweiten in Wohn-, Gewerbe- und öffentlichen Bauten.

Aufbau und Funktionsweise des Skydome-Systems

Du arbeitest mit einem modularen Schalungssystem, das aus kuppelförmigen Elementen, Trägern und Würfeln besteht. Diese Teile greifen exakt ineinander und bilden die Grundlage für zweiseitige Rippenplatten mit klar definierten Hohlräumen.

Kuppelförmige Formen und modulare Struktur

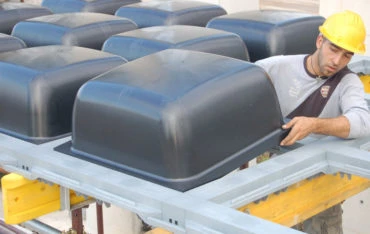

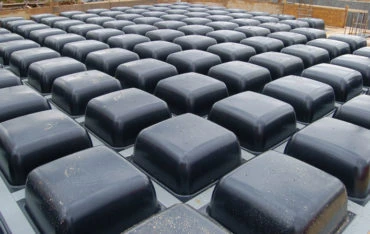

Die kuppelförmigen Formen sind das Kernstück von Skydome. Sie erzeugen ein regelmäßiges Raster aus Hohlräumen, das nach dem Betonieren orthogonale Rippen bildet.

So entsteht eine zweiachsige Rippendecke mit geringerer Betonmenge. Laut dem Hersteller von www.geoplastglobal.com/de/produkte/decke/skydome/">Skydome von Geoplast kann das System das Eigengewicht der Decke deutlich reduzieren.

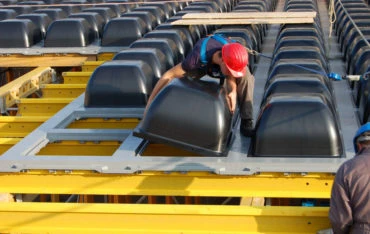

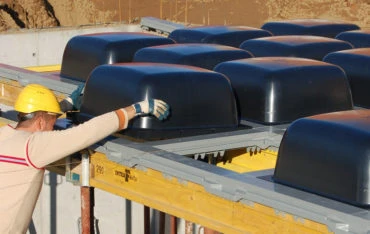

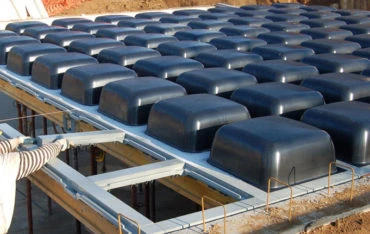

Die Module sind stapelbar und leicht. Du setzt die Elemente von unten auf ein vorbereitetes Trägersystem und verbindest sie ohne Spezialwerkzeug.

Die Geometrie der Kuppeln sorgt dafür, dass die Lasten über ein Netz aus Rippen abgetragen werden. Gleichzeitig bleibt die Unterseite der Decke sichtbar nutzbar, was die akustische Leistung des Gebäudes verbessern kann.

Wichtige Merkmale

- regelmäßiges Rastermaß
- definierte Rippenbreite
- verschiedene Höhen der Kuppeln

Technische Komponenten: Würfel, Träger und ABS-Kunststoff

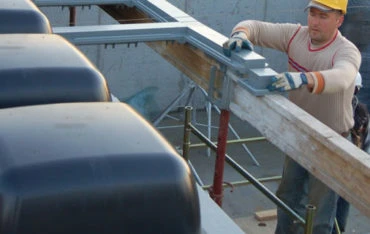

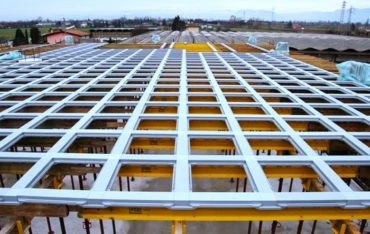

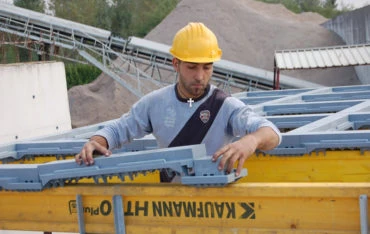

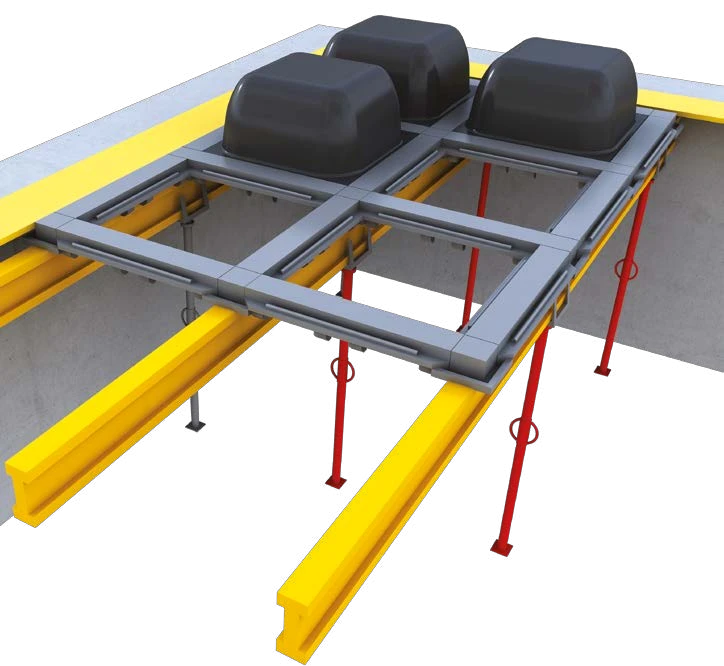

Das Skydome System besteht aus drei Hauptteilen: Kuppeln, Träger und Würfel. Die Träger legen das Raster fest, während die Würfel die Kreuzungspunkte stabil verbinden.

Du wählst die Trägerbreite bereits in der Planung. Die Würfel haben die gleiche Höhe wie die Träger und schaffen eine ebene Auflagefläche.

Alle Elemente bestehen aus robustem ABS-Kunststoff. Dieses Material ist formstabil, leicht und für viele Einsätze geeignet.

Als modulares Schalungssystem aus ABS-Kunststoff erlaubt Skydome die Herstellung von zweiseitigen Rippenplatten direkt auf der Baustelle. Du gießt den Beton über die montierte Schalung und erhältst eine monolithische Struktur mit oberer Platte und darunterliegenden Rippen.

Technische Eigenschaften im Überblick:

- Komponente
- Funktion
- Kuppel
- Bildung der Hohlräume
- Träger
- Festlegung des Rasters
- Würfel
- Verbindung und Stabilisierung

Ausschalung und Demontage

Nach dem Erhärten des Betons startest du mit der Ausschalung. Der Beton haftet nicht am ABS-Kunststoff, was die Demontage vereinfacht.

Du kannst das System laut Informationen zur Skydome Schalung: bereits nach wenigen Tagen entfernen, sofern die statischen Vorgaben eingehalten werden. Du musst die Decke jedoch weiter abstützen, bis der Beton vollständig ausgehärtet ist.

Du demontierst von unten. Zuerst löst du die Würfel und Träger, dann entnimmst du die Kuppeln.

Da es sich um eine wiederverwendbare Schalung handelt, reinigst du die Elemente mit Wasser und setzt sie erneut ein. Das reduziert Materialverbrauch und Abfall auf der Baustelle deutlich.

Vorteile für Rippendecke und Kassettendecke

Mit einer Rippendecke oder Kassettendecke steuerst du gezielt Materialeinsatz, Tragverhalten und Raumwirkung. Das modulare Schalungssystem mit kuppelförmigen Formen schafft klare statische Vorteile und verbessert die sichtbare Qualität der Betondecke.

Reduktion des Betonverbrauchs

Bei einer klassischen Massivdecke füllst du den gesamten Querschnitt mit Beton. Eine Kassettendecke mit kuppelförmigen Formen bildet dagegen gezielte Hohlräume zwischen den Rippen.

So senkst du den Betonverbrauch deutlich und reduzierst das Eigengewicht deiner Betondecke. Das System SKYDOME ermöglicht laut Hersteller eine Verringerung des Betonbedarfs von bis zu 30 % bei Decken mit großen Spannweiten, wie auf der Seite zu SKYDOME Kassettendecken mit reduziertem Betonverbrauch beschrieben.

Weniger Beton bedeutet für dich:

geringere Lasten auf Stützen und Fundamente
kleinere Querschnitte bei tragenden Bauteilen
weniger Transport- und Einbauaufwand auf der Baustelle

Die orthogonalen Rippen übernehmen gezielt die Lastabtragung.

Große Spannweiten und statische Effizienz

Mit einer zweiseitigen Rippendecke verteilst du Lasten in zwei Richtungen. Die orthogonalen Rippen bilden ein tragfähiges Raster, das hohe Steifigkeit bei reduziertem Gewicht bietet.

Diese Bauweise eignet sich besonders für große Spannweiten in Bürogebäuden, Parkhäusern oder Schulen. Das geringe Eigengewicht verbessert zudem das seismische Verhalten, wie bei SKYDOME Schalung für zweiachsige Decken beschrieben.

Für dich heißt das:

- größere Stützenabstände
- flexiblere Grundrisse
- weniger Einschränkungen durch Unterzüge

Du schaffst offene Räume, ohne die statische Effizienz zu verlieren. Die Betondecke arbeitet als monolithisches System aus Platte und Rippen.

Akustische Eigenschaften und Sichtbetonoptik

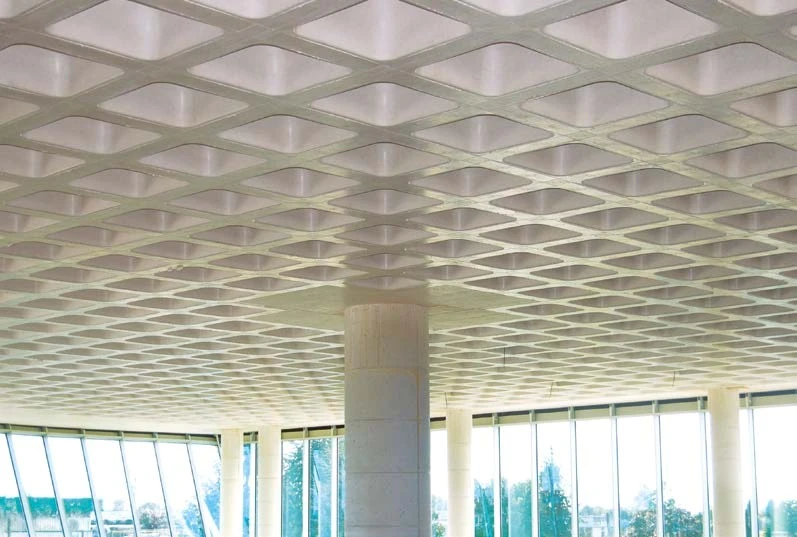

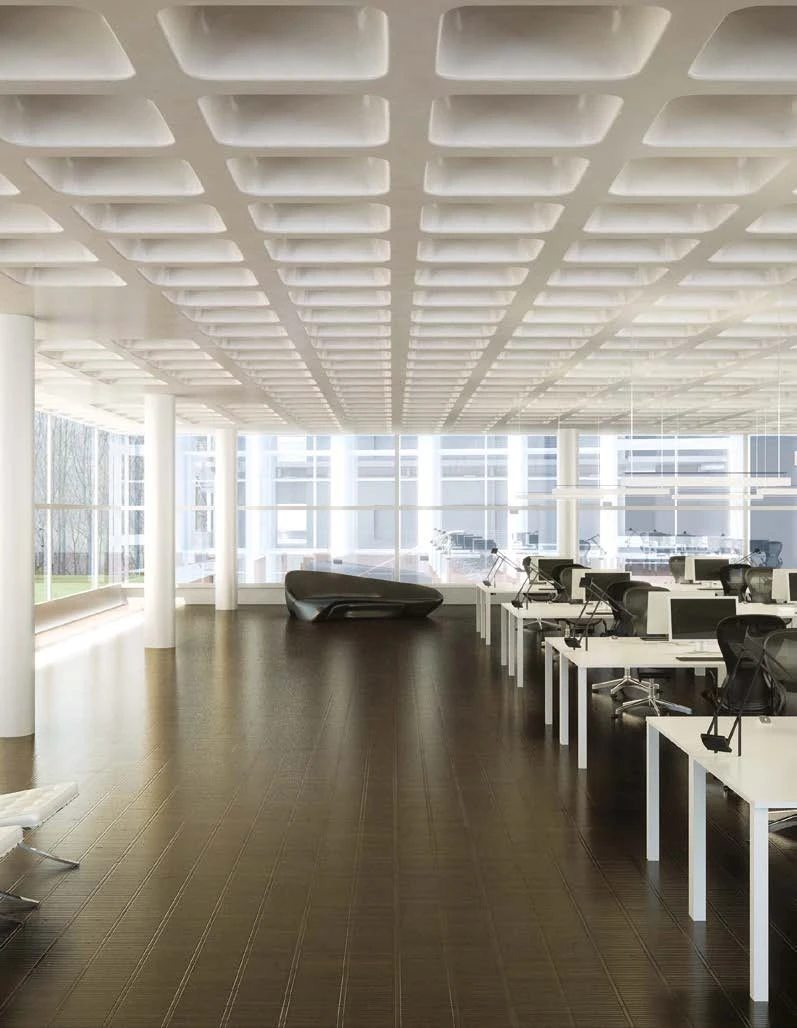

Die kuppelförmigen Formen erzeugen eine klare Kassettenstruktur an der Unterseite der Decke. Wenn du die Betondecke sichtbar lässt, entsteht eine gleichmäßige Rasteroptik mit technischer Wirkung.

Gleichzeitig beeinflusst die Geometrie die Raumakustik. Rippendeckenschalungen können laut Fachanbietern zu verbesserten Schalldämmeigenschaften beitragen, wie

bei http://www.kiefer-Schalungsbau.de/schalungen/startseite/rippendeckenschalung/"

Rippendeckenschalung mit akustischem Vorteil beschrieben.

Für dich ergeben sich zwei direkte Vorteile:

- Du sparst eine abgehängte Decke, wenn du Sichtbeton wünschst.
- Du nutzt die Struktur der Kassettendecke zur Unterstützung der akustischen Leistung des Gebäudes.

Materialeigenschaften und Nachhaltigkeitsaspekte

Skydome nutzt ABS-Kunststoff, um eine stabile und zugleich leichte, wiederverwendbare Schalung zu schaffen. Das Material beeinflusst direkt die Haltbarkeit, die Reinigung auf der Baustelle und die Umweltbilanz deines Projekts.

Eigenschaften von ABS-Kunststoff

ABS Kunststoff ist ein technischer Kunststoff mit hoher Schlagfestigkeit. Er bleibt formstabil und hält auch wiederholten Belastungen auf der Baustelle stand.

Für dich bedeutet das:

geringes Gewicht, daher einfache Handhabung
hohe Maßgenauigkeit, wichtig für zweiseitige Rippenplatten
keine Wasseraufnahme, dadurch keine Quellung

Die glatte Oberfläche sorgt dafür, dass Beton nicht stark anhaftet. Das System bleibt auch nach vielen Einsätzen maßhaltig.

Das modulare Schalungssystem von Geoplast besteht aus recyceltem ABS und ist für den mehrmaligen Einsatz ausgelegt, wie auf der Produktseite von Skydome von Geoplast
beschrieben. Du profitierst von einem robusten Material, das für kuppelförmige Formen und orthogonale Rippen präzise Ergebnisse liefert.

Wiederverwendbarkeit und Reinigung

Die wiederverwendbare Schalung aus ABS ist für viele Einsätze konzipiert. Laut Hersteller können Sie jede Geoplast Schalung mehr als hundert Mal nutzen, wie in den FAQ zu Skydome erklärt wird.

Das reduziert Ihren Materialbedarf deutlich. Sie kaufen nicht für jeden Bauabschnitt neues Schalungsmaterial.

Sie reinigen die Elemente einfach.

- Kein Trennmittel nötig
- Reinigung mit Wasser ausreichend
- Schnelles Ausschalen möglich

Beton haftet nicht am Kunststoff. Sie lösen die Elemente leichter von der Betondecke und sparen Zeit auf der Baustelle.

Das Risiko von Beschädigungen an den kuppelförmigen Formen sinkt.

Umweltbilanz und Ressourcenschonung

Mit Skydome senken Sie den Betonverbrauch um bis zu 30 Prozent im Vergleich zu Massivdecken. Das verringert das Eigengewicht der Konstruktion und spart Rohstoffe, wie im https://www.geoplastglobal.com/wp-content/uploads/2018/09/Geoplast-Skydome-Deutsch-Katalog.pdf">Skydome Katalog von Geoplast beschrieben.

- geringere CO₂-Emissionen aus der Zementherstellung
- weniger Transportgewicht
- schlankere Tragstruktur

Sie nutzen die wiederverwendbare Schalung mehrfach, statt Einwegmaterial zu entsorgen.

Skydome besteht aus recyceltem ABS und ist EPD-zertifiziert. Damit erreichen Sie leichter Ihre Nachhaltigkeitsziele im Bauprojekt.

Typische Anwendungsbereiche und Projekte

Skydome eignet sich für Gebäude, in denen Sie große Spannweiten, geringes Eigengewicht und eine sichtbare Rippendecke kombinieren möchten. Sie nutzen das modulare Schalungssystem vor allem dort, wo Funktion, Wirtschaftlichkeit und klare Gestaltung zusammenkommen.

Schulgebäude und Bildungseinrichtungen

In Schulgebäuden planen Sie oft breite Klassenräume, Aulen oder Sportbereiche mit wenigen Stützen. Mit einer zweiachsigen Rippendecke aus einem wiederverwendbaren Schalungssystem aus ABS reduzieren Sie das Eigengewicht der Betondecke und ermöglichen größere Spannweiten.

Das geringere Gewicht entlastet Fundamente und tragende Wände. Sie können damit Baukosten senken und die statische Planung bei mehrgeschossigen Gebäuden vereinfachen.

Die kuppelförmigen Hohlräume zwischen den orthogonalen Rippen verbessern die akustische Leistung des Gebäudes. In Klassenräumen profitieren Sie von besserer Sprachverständlichkeit und Lärmkontrolle.

Sie können die Rippendecke sichtbar lassen oder mit einer abgehängten Decke kombinieren. So passen Sie die Gestaltung flexibel an verschiedene Anforderungen an.

Büro- und Gewerbebauten

In einem Büro oder Gewerbebau benötigen Sie flexible Grundrisse. Eine zweiseitige Rippendecke erlaubt größere Feldweiten ohne Unterzüge und erleichtert offene Arbeitsflächen.

Das System eignet sich besonders für Projekte mit wiederkehrenden Rastermaßen. Sie setzen die Module schnell ein und bauen sie nach wenigen Tagen wieder aus, sobald der Beton ausreichend erhärtet ist.

• Bürogebäude mit offenen Arbeitsbereichen

• Parkhäuser mit großen Spannweiten

• Gewerbehallen mit klaren Stützenrastern

Durch die Gewichtsreduzierung im Vergleich zu Massivdecken verbessern Sie das seismische Verhalten des Tragwerks. Das spielt bei größeren Projekten in städtischen Gebieten eine wichtige Rolle.

Integration in Einrichtungen und Beleuchtung

Die klare Struktur aus orthogonalen Rippen erleichtert die Planung von Einrichtung und technischer Gebäudeausrüstung. Sie führen Leitungen zwischen den Rippen oder integrieren Installationen in einer abgehängten Ebene.

Für die Beleuchtung können Sie Einbauleuchten gezielt zwischen den Rippen anordnen. Alternativ setzen Sie Pendelleuchten an definierten Rasterpunkten, die sich aus dem Schalungssystem ergeben.

Lassen Sie die Betondecke sichtbar, entsteht ein gleichmäßiges Raster aus kuppelförmigen Formen. Dieses Raster unterstützt eine präzise Positionierung von Beleuchtung, Sprinklern und Lüftungsauslässen.

Sie verbinden Tragwerk, Technik und Gestaltung in einem klaren, funktionalen System.

Technische Planung, Sicherheit und Seismizität

Sie planen mit einem klar definierten System, das Montage, Baustellensicherheit und strukturelle Leistung verbindet. Die modulare Geometrie beeinflusst direkt Bauablauf, Lastabtrag und das Verhalten bei seismischer Belastung.

Montageprozesse und Handhabung

Sie setzen bei Skydome auf ein modulares Schalungssystem aus ABS-Kunststoff, das für zweiseitige Rippenplatten entwickelt wurde. Die Elemente sind leicht und Sie bewegen sie ohne Kran.

Das spart Zeit bei der Montage und reduziert den Personalaufwand. Sie fixieren die kuppelförmigen Formen auf Trägern und Verbindungselementen.

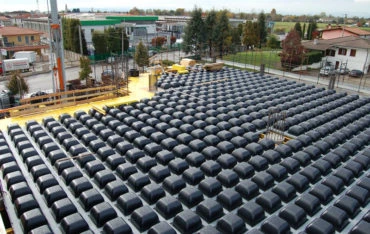

Das System umfasst ABS-Dome in Höhen von 200 bis 400 mm, die Sie auf ineinandergreifenden Halterungen montieren. Details dazu finden Sie beim Produkt Skydome von Geoplast.

Sie betonieren die Decke monolithisch. Nach dem Erhärten entfernen Sie die Schalung frühzeitig, oft nach wenigen Tagen, sofern die statische Planung dies zulässt.

Der Kunststoff haftet nicht am Beton. Sie reinigen die Elemente und verwenden sie mehrfach wieder.

• Rastermaß und Rippenabstand

• Höhe der Dome in Abhängigkeit von Spannweite

• Betonüberdeckung und Plattendicke

• Nachunterstützung bis zur vollständigen Aushärtung

Sie stimmen Tragwerksplanung und Montageablauf präzise ab.

Sicherheitsaspekte beim Bau

Sie arbeiten mit einem System, das selbsttragend ist. Sie benötigen keine zusätzliche Unterkonstruktion für die Schalung während der Montage.

Nach technischen Angaben des Herstellers installieren Sie das System von unten, was die Arbeitssicherheit erhöht. Weitere Hinweise finden Sie unter Technische Auskünfte zum Skydome System.

Das geringe Gewicht der ABS-Elemente reduziert körperliche Belastungen. Sie minimieren das Risiko von Beschädigungen durch schwere Hebevorgänge.

• fachgerechte Abstützung der frischen Decke

• sichere Begehbarkeit der Schalung

• klare Abstimmung zwischen Betonierabschnitten

Die Sicherheit hängt von Ihrer konsequenten Baustellenorganisation ab.

Verbesserte Seismizität und strukturmechanische Vorteile

Mit einer Rippendecke reduzieren Sie das Eigengewicht der Betonkonstruktion deutlich. Die kuppelförmigen Hohlräume erzeugen orthogonale Rippen und senken den Betonverbrauch im Vergleich zu einer Vollplatte.

Eine geringere Masse wirkt sich direkt auf die Seismizität aus. Laut Hersteller kann Skydome die seismische Masse um bis zu 30 % verringern. Details dazu finden Sie im Beitrag 30 % geringere seismische Masse.

• reduzierte Erdbebenkräfte durch geringere Masse

• zweiachsiger Lastabtrag über orthogonale Rippen

• größere wirtschaftliche Spannweiten

Die bidirektionale Tragwirkung verbessert die Steifigkeit der Platte. Die obere Betonplatte bleibt ausreichend dimensioniert, um Druckkräfte sicher aufzunehmen.

Durch das geringere Eigengewicht entlasten Sie Stützen und Fundamente. Das beeinflusst Ihre gesamte Tragwerksplanung und spart Material in anderen Bauteilen.

Rechtliches und Datenschutz

Wenn Sie sich über Skydome, wiederverwendbare Schalung oder modulare Schalungssysteme informieren, geben Sie oft personenbezogene Daten ein. Sie sollten wissen, wie Cookies, Cookie-Richtlinien und Drittanbieter-Tools dabei eingesetzt werden und welche Rechte Sie haben.

Einsatz von Cookies und Drittanbieter-Tools

Wenn Sie eine Website zu Skydome oder anderen Bauprodukten besuchen, speichert der Anbieter häufig Cookies auf Ihrem Gerät. Diese kleinen Dateien sichern Grundeinstellungen wie Sprache oder Login-Status.

Einige Cookies sind technisch notwendig. Andere dienen der Analyse Ihres Nutzerverhaltens oder der Einbindung von Drittanbieter-Tools wie Karten, Videos oder Tracking-Diensten.

• Welche Cookies gesetzt werden

• Zu welchem Zweck sie dienen

• Wie lange sie gespeichert bleiben

• Ob Daten an Dritte übermittelt werden

Sie haben das Recht, nicht notwendige Cookies abzulehnen. Der Anbieter darf Analyse- oder Marketing-Cookies erst aktivieren, wenn Sie zustimmen.

Werden Drittanbieter-Tools genutzt, können Daten in Länder außerhalb der EU übertragen werden. Der Betreiber muss Sie darüber informieren und geeignete Schutzmaßnahmen benennen, etwa Standardvertragsklauseln.

Cookie-Richtlinien im Bauwesen

Im Bauwesen gelten die gleichen Datenschutzregeln wie in anderen Branchen.

Wenn Sie sich über Betondecken, Rippendecken oder ABS-Kunststoff-Schalungen informieren, verarbeitet der Website-Betreiber unter Umständen personenbezogene Daten.

Eine klare Cookie-Richtlinie muss leicht auffindbar sein.

Sie sollte in einfacher Sprache erklären:

Sie können Ihre Einwilligung jederzeit anpassen.

Der Betreiber sorgt dafür, dass Kontaktformulare, Angebotsanfragen oder Downloads von technischen Unterlagen zu zweiseitigen Rippenplatten oder kuppelförmigen Formen

datenschutzkonform verarbeitet werden.

Fragen & Antworten

Sie erfahren, wie ein modulares Schalungssystem mit kuppelförmigen Elementen zweiseitige Rippenplatten erzeugt.

Außerdem lernen Sie technische, statische und akustische Aspekte sowie Montage, Wiederverwendung und Qualitätssicherung auf der Baustelle kennen.

Wie funktioniert ein modulares Schalungssystem zur Herstellung von Rippendecken mit orthogonalen Rippen?

Sie setzen einzelne Schalungsmodule aus ABS-Kunststoff auf ein Traggerüst und verbinden sie zu einem Raster.

Die Elemente bilden Hohlräume, die nach dem Betonieren orthogonale Rippen in zwei Richtungen erzeugen.

Beim System Skydome als modulares, wiederverwendbares Schalungssystem entstehen durch kuppelförmige Formen regelmäßige Hohlkörper.

Nach dem Aushärten entfernen Sie die Schalung, während die Betondecke als monolithische Rippendecke bestehen bleibt.

Die Rippen verlaufen rechtwinklig zueinander.

So tragen sie Lasten in zwei Richtungen ab und ermöglichen größere Spannweiten als eine einfache Plattenkonstruktion.

Welche Vorteile bietet eine wiederverwendbare Schalung aus ABS-Kunststoff im Vergleich zu herkömmlichen Schalungslösungen?

Sie profitieren vom geringen Eigengewicht der Schalung.

Das erleichtert Transport, Lagerung und Montage auf der Baustelle.

ABS-Kunststoff nimmt kaum Beton an.

Laut FAQ zur Skydome Schalung aus ABS benötigen Sie kein Trennmittel, da Beton nicht am Kunststoff haftet.

Sie können die Elemente oft wiederverwenden.

Das senkt Materialkosten und reduziert Abfall im Vergleich zu verlorener Schalung.

Wie beeinflussen kuppelförmige Hohlkörperformen die Tragfähigkeit und Materialeffizienz einer Betondecke?

Kuppelförmige Einsätze verdrängen Beton in Bereichen mit geringer Spannung.

Sie konzentrieren das Material in den Rippen, wo Zug- und Druckkräfte auftreten.

So verringern Sie das Eigengewicht der Decke deutlich.

Beim System Skydome sind laut Hersteller Gewichtsreduktionen von bis zu 30 % möglich.

Weniger Eigengewicht bedeutet geringere Lasten auf Stützen und Fundamente.

Die Tragfähigkeit bleibt durch die orthogonalen Rippen erhalten.

Welche Planungs- und Bemessungsanforderungen gelten für zweiseitige Rippenplatten im Deckenbau?

Sie müssen die Rippendecke als zweiachsig tragendes System bemessen.

Sie berücksichtigen dabei Spannweiten, Nutzlasten, Eigengewicht und Durchbiegung.

Die Bemessung erfolgt nach den gültigen Stahlbeton-Normen.

Sie legen Rippendicke, Rippenabstand und Plattendicke anhand statischer Nachweise fest.

Auch die Ausbildung der Auflager und Durchstanznachweise spielen eine Rolle.

Eine genaue Abstimmung zwischen Tragwerksplaner und Schalungsplanung ist erforderlich.

Wie wirken sich gerippte Deckenstrukturen auf die akustische Leistung eines Gebäudes aus?

Gerippte Unterseiten brechen Schallwellen stärker als glatte Flächen.

Die kuppelförmige Geometrie streut den Schall und reduziert harte Reflexionen.

Wenn Sie die Decke sichtbar lassen, verbessern Sie so die akustische Leistung des Raums.

In Schul- oder Bürogebäuden kann das die Sprachverständlichkeit erhöhen.

Die tatsächliche Wirkung hängt von Raumgröße, Möblierung und zusätzlichen Akustikelementen ab.

Eine raumakustische Planung bleibt wichtig.

Welche typischen Montageabläufe, Toleranzen und Qualitätssicherungsmaßnahmen sind bei wiederverwendbaren Schalungselementen entscheidend?

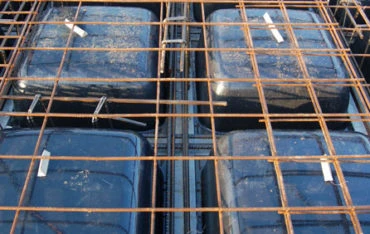

Sie richten zuerst das Traggerüst exakt aus. Danach verlegen Sie die modularen Elemente im vorgesehenen Raster.

Sie prüfen Höhen- und Achstoleranzen. Vor dem Betonieren kontrollieren Sie die Lage der Bewehrung und die Stabilität der Schalung.

Kleine Maßabweichungen können die Rippendicke beeinflussen. Nach dem Ausschalen reinigen Sie die Elemente mit Wasser.

Sie prüfen die Elemente auf Schäden. Nur intakte Module gewährleisten Maßhaltigkeit und eine hohe Wiederverwendbarkeit.
